Desain, Fungsi, Integrasi Kotak Sambungan dalam Sistem Sinyal Listrik
Spesifikasi Produk
| Atribut |
Nilai |
| Produk |
Sel Beban Mettler Toledo |
| Keunggulan |
Resistor diskrit memberikan akurasi tinggi dan koneksi jangka panjang |
| Persetujuan Berbahaya |
ATEX, FM, cFM |
| Rentang Kapasitas |
Sel beban SLD425/SLD525 adalah 1.000 lb hingga 75.000 lb |
| Material |
Baja tahan karat 316 yang kokoh dan baja tahan karat bersertifikasi FDA |
| Material Opsional |
Poliamida (Nilon), baja karbon (lapis seng), atau baja tahan karat |
| Fitur |
Fitur stabilitas jangka panjang dan pemasangan yang mudah |
Fitur dan Manfaat Utama

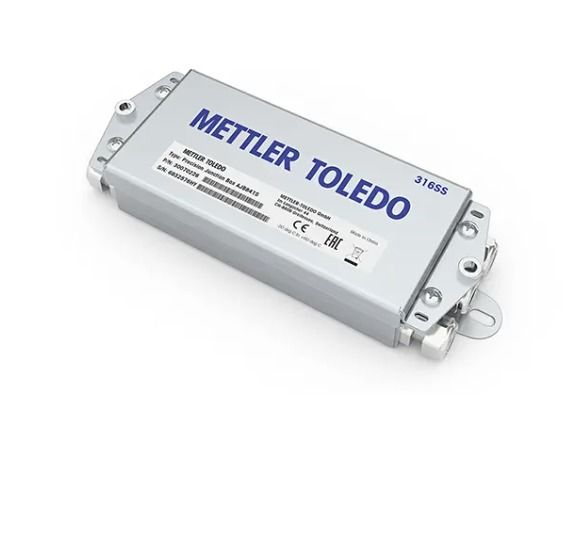

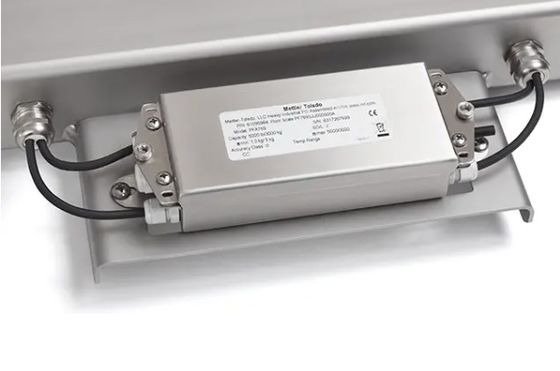

Koneksi Cepat dan Sederhana: Kotak sambungan memungkinkan integrasi cepat dan aman dari beberapa sel beban analog ke dalam mesin apa pun untuk penimbangan. METTLER TOLEDO menawarkan kotak sambungan presisi untuk area berbahaya dengan sertifikasi ATEX dan IECEx dan untuk aplikasi makanan dan farmasi di mana aturan desain EHEDG diikuti dan dengan sertifikasi GMP dan NSF.
Pertimbangan Kritis untuk Akurasi: Kotak sambungan adalah komponen analog di mana perubahan tegangan sekecil 0,1 µV dapat signifikan. Kotak sambungan presisi METTLER TOLEDO secara inheren kuat terhadap perubahan suhu, menawarkan stabilitas jangka panjang yang sangat baik, dan dapat mengoreksi kesalahan beban sudut sambil mengurangi waktu pemasangan.
Konstruksi Tahan Lama: Kotak sambungan presisi menggabungkan penutup baja tahan karat IP67 atau IP69K dengan komponen listrik yang memberikan akurasi dan stabilitas tinggi. Tersedia dalam baja tahan karat 304 (1.4301) atau 316 (1.4401).
Resistor Diskret untuk Stabilitas: Resistor diskrit presisi memberikan kekebalan yang unggul terhadap efek suhu dan kelembaban dibandingkan dengan trim-pot. Sakelar putar memilih susunan resistor presisi untuk koreksi kesalahan sudut yang mudah, menawarkan kemudahan penggunaan yang sama tanpa sensitivitas inheren dari trim-pot.
Pertanyaan yang Sering Diajukan
Apa itu kotak sambungan sel beban?
Kotak sambungan sel beban adalah wadah yang dirancang khusus untuk digunakan dengan sel beban, yang mengukur berat atau gaya. Ini menghubungkan beberapa sel beban bersama-sama untuk membuat sistem penimbangan yang akurat. Kotak berisi sambungan listrik untuk mengirimkan sinyal dari sel beban ke komputer pusat atau sistem kontrol, dan dapat mencakup penguat atau filter untuk memastikan sinyal yang akurat dan andal.
Bagaimana kotak sambungan sel beban memengaruhi kinerja timbangan?
Kotak sambungan sangat penting untuk kinerja pada timbangan yang menggunakan beberapa sel beban analog. Ini memengaruhi akurasi karena efek suhu, stabilitas jangka panjang, dan penyesuaian beban sudut. Kotak sambungan METTLER TOLEDO memberikan fitur stabilitas unik dan pemasangan yang mudah, menggunakan resistor diskrit presisi dengan spesifikasi suhu yang ketat, bukan potensiometer trim. Semua kotak sambungan sel beban METTLER TOLEDO berfungsi dengan kalibrasi tanpa bobot (CalFree™).
Bagaimana kotak sambungan dapat memengaruhi akurasi timbangan?
Kotak sambungan sel beban menggabungkan resistor diskrit untuk akurasi tinggi dan koneksi jangka panjang dengan sakelar putar yang menyediakan antarmuka pengguna sederhana yang mirip dengan trim pot, tetapi tanpa kelemahannya.
Material apa yang digunakan untuk membuat kotak sambungan?
Kotak sambungan sel beban METTLER TOLEDO terbuat dari baja tahan karat 316 yang kokoh dan baja tahan karat bersertifikasi FDA. Fitting entri kabel tersedia dalam poliamida (Nilon), baja karbon (lapis seng), atau baja tahan karat untuk memenuhi persyaratan dan anggaran yang berbeda.
Bagaimana cara kerja kotak penjumlahan sel beban?
Kotak penjumlahan sel beban (lebih akurat disebut kotak rata-rata) menghubungkan beberapa sel beban ke satu sinyal yang dibaca oleh indikator. Mereka memberikan rata-rata dari semua sinyal sel beban daripada jumlah (misalnya, kotak yang terhubung ke 4x sel beban 50kg 2mV/V menyediakan 2mV/V pada 200kg, bukan 8mV/V).
